M-U銷子接頭
氣缸
- DNC系列標準氣缸(ISO6431)
- DNG系列標準氣缸 (ISO15552)
- SI系列標準氣缸(ISO6431)
- SC/SU系列標準氣缸
- MB系列標準氣缸
- CA2系列標準氣缸
- XEN/XNEG 系列導桿氣缸
- MA6432系列迷你氣缸(ISO6432)
- MA系列迷你氣缸
- MAL系列迷你氣缸
- CM2系列迷你氣缸
- CJ2系列迷你氣缸
- ADVU系列薄型氣缸
- ADN系列薄型氣缸(ISO21287)
- SDA系列薄型氣缸
- ACQ系列薄型氣缸
- CQ2系列薄型氣缸
- CJP系列針型氣缸
- TN系列雙缸氣缸
- CXS系列雙缸氣缸
- CU系列自由安裝氣缸
- STM系列滑臺氣缸
- MGP系列帶導桿氣缸
- RSQ系列定程桿氣缸
- XCK 系列夾緊氣缸
- MSQ系列齒桿式回轉擺動氣缸
- CRQ2系列薄型齒條式旋轉擺動氣缸
- CRA1系列齒條式旋轉擺動氣缸
- XH系列氣動手指
- XHSH系列平行開閉型氣動手指
- SRC系列旋轉氣缸
- ACK系列轉角氣缸
- MXH系列小型直線導軌氣動滑臺
- MXS系列氣動滑臺
- MXQ系列氣動滑臺
- CRB2系列葉片式擺動氣缸
- MRHQ系列大型葉片式擺動氣缸
- MSUB高精度型葉片式擺動氣缸
- MU系列橢圓形活塞氣缸(桿不回轉)
- CY3系列無桿氣缸
- 氣缸套件
- ISO標準氣缸附件
- 標準氣缸附件
- 迷你氣缸附件
- 氣缸管&活塞桿
- 磁性開關
- 油壓緩沖器
氣源處理件
換向閥
流體電磁閥

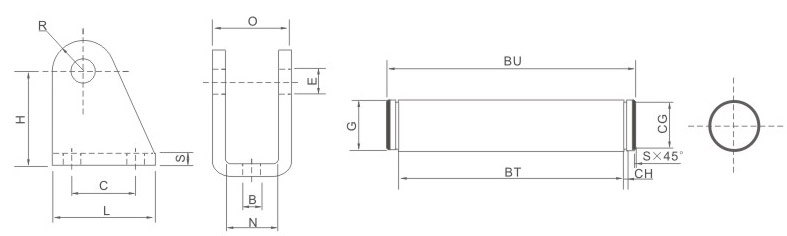

外形尺寸
| 符號/缸徑 | B | E | C | H | L | N | O | R | S | G | BT | CG | CH | BU | S |
| 8/10 | 4.5 | 4 | 12.5 | 24 | 20 | 8.1 | 13 | 5 | 2.5 | 4 | 14 | 3.7 | 0.5 | 17 | 0.2 |
| 12/16 | 5.5 | 6 | 15 | 27 | 25 | 13 | 18 | 7 | 3 | 6 | 19 | 5.6 | 0.8 | 24 | 0.4 |
| 20/25 | 6.6 | 8 | 20 | 29.5 | 32 | 16.1 | 24 | 10 | 4 | 8 | 25.2 | 7.5 | 0.9 | 29.5 | 0.5 |
