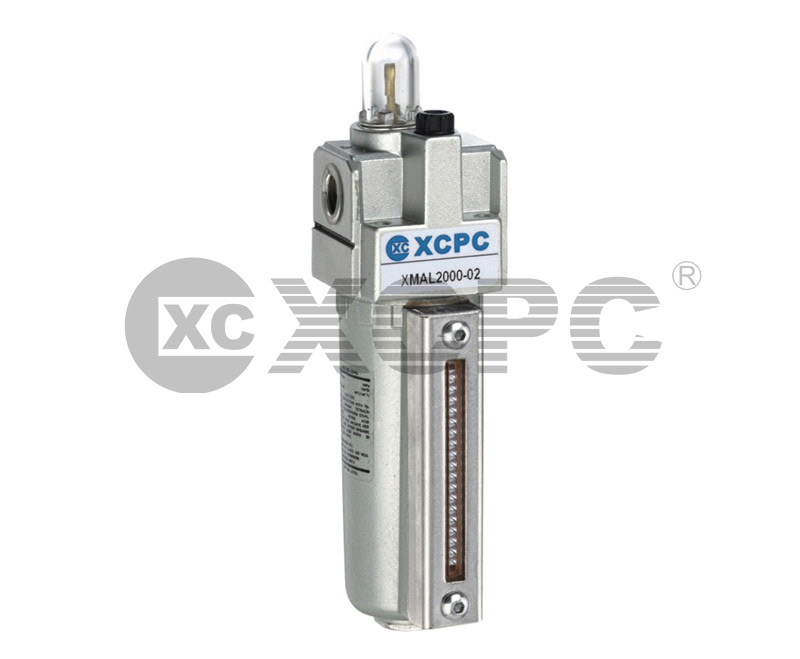

XMAL(油霧器)
氣缸
- DNC系列標準氣缸(ISO6431)
- DNG系列標準氣缸 (ISO15552)
- SI系列標準氣缸(ISO6431)
- SC/SU系列標準氣缸
- MB系列標準氣缸
- CA2系列標準氣缸
- XEN/XNEG 系列導桿氣缸
- MA6432系列迷你氣缸(ISO6432)
- MA系列迷你氣缸
- MAL系列迷你氣缸
- CM2系列迷你氣缸
- CJ2系列迷你氣缸
- ADVU系列薄型氣缸
- ADN系列薄型氣缸(ISO21287)
- SDA系列薄型氣缸
- ACQ系列薄型氣缸
- CQ2系列薄型氣缸
- CJP系列針型氣缸
- TN系列雙缸氣缸
- CXS系列雙缸氣缸
- CU系列自由安裝氣缸
- STM系列滑臺氣缸
- MGP系列帶導桿氣缸
- RSQ系列定程桿氣缸
- XCK 系列夾緊氣缸
- MSQ系列齒桿式回轉擺動氣缸
- CRQ2系列薄型齒條式旋轉擺動氣缸
- CRA1系列齒條式旋轉擺動氣缸
- XH系列氣動手指
- XHSH系列平行開閉型氣動手指
- SRC系列旋轉氣缸
- ACK系列轉角氣缸
- MXH系列小型直線導軌氣動滑臺
- MXS系列氣動滑臺
- MXQ系列氣動滑臺
- CRB2系列葉片式擺動氣缸
- MRHQ系列大型葉片式擺動氣缸
- MSUB高精度型葉片式擺動氣缸
- MU系列橢圓形活塞氣缸(桿不回轉)
- CY3系列無桿氣缸
- 氣缸套件
- ISO標準氣缸附件
- 標準氣缸附件
- 迷你氣缸附件
- 氣缸管&活塞桿
- 磁性開關
- 油壓緩沖器
氣源處理件
換向閥
流體電磁閥
保證耐壓力
訂購碼
規(guī)格
| 型號 |
XMAL2000-01 |
XMAL2000-02 |
XMAL3000-02 |
XMAL3000-03 |
XMAL4000-03 |
XMAL4000-04 |
XMAL4000-06 | XMAL5000-06 | XMAL5000-10 |
| 保證耐壓力 |
1.5MPa(15kgf/cm2) |
||||||||
| 最高使用壓力 | 1.0MPa(10kgf/cm2) | ||||||||
| 使用溫度范圍 | 5-60℃ | ||||||||
| 推薦使用油量 | 透平1號油 ISOVG32 | ||||||||
| 容器材料 | 鋁壓鑄件 | ||||||||
| 最小石油下流量(L/Min) | 15 | 30 | 40 | 40 | 50 | 50 | 190 | ||
| 額定流量(L/min) | 800 | 1700 | 5000 | 6300 | 7000 | ||||
| 接管口徑(G) | 1/8" | 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 3/4" | 1" |
| 滑動能力 | 25 | 50 | 130 | 130 | 130 | ||||
| 重量(kg) | 0.17 | 0.30 | 0.53 | 0.59 | 1.13 | ||||

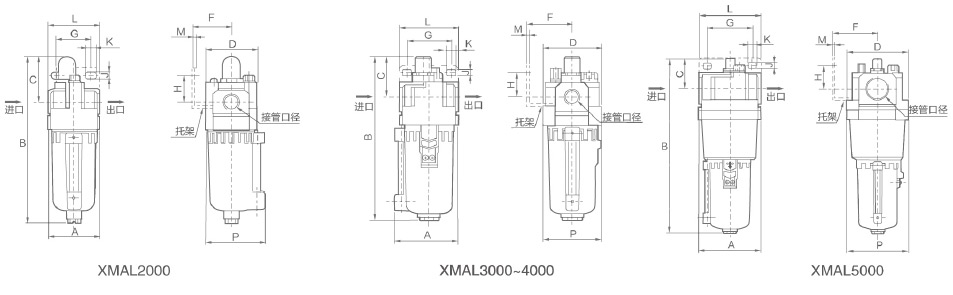

外形尺寸
|
型號
|
Port Size(G)
|
A
|
B
|
C
|
D
|
F
|
G
|
H
|
J
|
K
|
L
|
M
|
P
|
|
XMAL2000
|
G1/8"-G1/4"
|
40
|
137
|
39
|
50
|
30
|
27
|
22
|
5.4
|
8.4
|
40
|
2.3
|
46
|
|
XMAL3000
|
G1/4"-G3/8"
|
57.5
|
154.5
|
39
|
53
|
41
|
40
|
23
|
6.5
|
8
|
53
|
2.3
|
55
|
|
XMAL4000
|
G1/2"
|
74
|
185.5
|
41
|
70
|
50
|
54
|
26
|
8.5
|
10.5
|
70
|
2.3
|
72.5
|
|
XMAL4000-06
|
G3/4"
|
76.5
|
185.5
|
39
|
70
|
50
|
54
|
25
|
8.5
|
10.5
|
70
|
2.3
|
72.5
|
|
XMAL5000
|
G3/4"-G1"
|
90
|
262.5
|
45
|
90
|
66.5
|
66
|
35
|
11
|
13
|
90
|
3.2
|
90
|
